以其自身自重维持稳定、用于抵挡土体塌滑的墙体结构物。

断面形式及应用条件

重力式挡土墙断面呈梯形。按墙背倾斜方向的不同，可分为俯斜、直立和仰斜3种形式（图1）。对挖方处的挡土墙，一般墙背和墙面均取仰斜式，施工方便，土压力较小，墙身截面比较经济。填方处的挡土墙，墙背需回填土，常采用俯斜式和直立式，使填土易于夯实。墙面多采用直立或微仰，微仰可增大墙前利用空间，加强墙身的抗倾覆稳定性。但由于工作的需要（如安装闸门），有些墙面必须做成直立的。

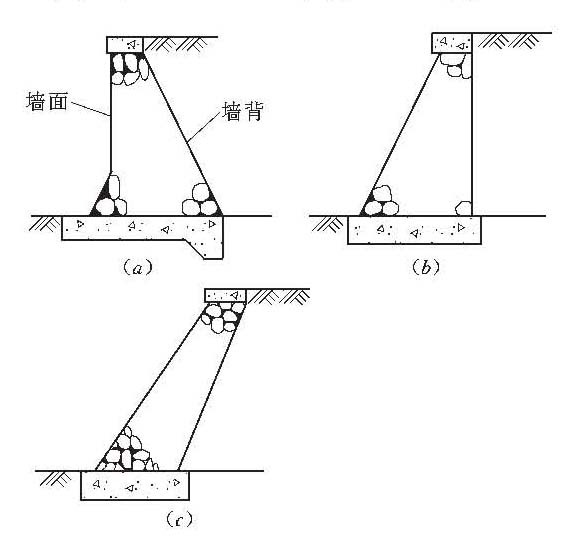

图1 重力式挡土墙示意图

（a）俯斜式；（b）直立式；（c）仰斜式

重力式挡土墙的优点是可就地取材，施工简便。但由于其体积和自重较大，建筑高度往往受地基容许承载力的限制，即使地基允许承载力允许，墙过高也将耗费较多材料，不经济，故常在挡土高度5～6 m以下时采用。为节约材料，有时将墙身做成空心代之以填土。当墙较高时，可做成衡重式挡土墙（图2）或半重力式挡土墙（图3），以节约材料。衡重式挡土墙在墙背增设减压台，减压台离墙底的距离可通过计算比较确定。减压台以上墙背俯斜，减压台以下墙背仰斜。其特点是利用减压台支承上部填土，以减小减压台以下墙背所受的主动土压力，使其底压力分布均匀，增加挡土墙的抗倾覆稳定性，故减压台又称衡重台。半重力式挡土墙的特点是缩小墙身上部断面，加宽基底，借以减小基底压力，以适应软弱地基的需要，在局部拉应力较大处可配以少量钢筋。

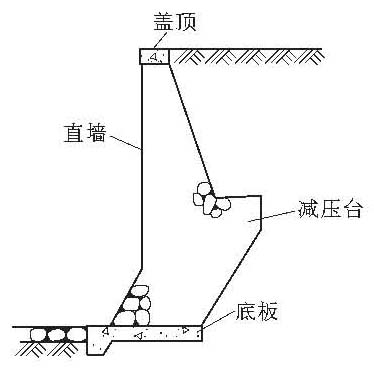

图2 衡重式挡土墙示意图

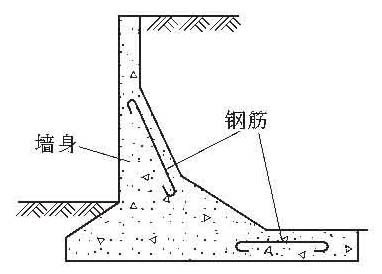

图3 半重力式挡土墙示意图

材料及构造

重力式挡土墙墙身多采用混凝土或浆砌石建造，墙顶及底板一般均用混凝土筑成。常将底板宽度适当扩大，以减小基底压力及其分布的不均匀性。为保证挡土墙的正常运用，墙身需设沉降缝、止水设备及排水设施等。

设计要点

重力式挡土墙设计需满足：①墙体在所有外荷作用下的抗滑及抗倾稳定要求；②地基容许承载力、沉降量和不均沉降量的要求；③墙体结构强度的要求。根据上述要求及运用条件合理确定挡土墙的断面。衡重式挡土墙设计的主要关键是确定减压台的高程；半重力式挡土墙设计的主要关键是确定墙背折线转折点的位置，这些均需通过计算比较加以确定。
