不设拦河闸或壅水坝，从天然河道中直接引水的取水枢纽。无坝取水一般适用于河流水量较丰富、引水比（引水流量与河流流量之比）不大、水位及河势能满足或基本满足引水要求的情况。无坝取水工程简单，投资少，对天然河道的影响较小，与其他国民经济部门（航运、渔业、漂木等）的要求之间的矛盾小，在水利建设中得到广泛应用。

工作特点及规划设计要求

无坝取水受河道水流及泥沙运动的影响大，其工作状况具有以下特点：①取水的水量和水质受河流水位及含沙量变化的影响大，特别对不设闸的取水口影响更为显著。②工程运行的效果与所在河段水文泥沙特性、河床稳定性及引水量大小等因素密切相关。在不稳定河道上，常由于主流摆动或取水口淤塞而引不到设计流量，甚至无法引水。③在岸边设闸进行侧面取水时，由于水流转弯而产生的横向环流，使大量底沙进入渠道，并导致取水口上唇淤积、下唇冲刷。在不坚固的河岸段，取水口将不断向下游移动，使引水条件恶化。④有些实验资料表明，取水口的分沙比（或称进沙比，为取水口进沙量与河道输沙量之比）与引水比成二次抛物线方程关系，分沙比随引水比的提高而迅速增大。针对以上特点，在进行无坝取水的规划设计时，应综合考虑：①正确选择取水口的位置及布置形式，并采取必要的河道整治措施，以保证在各种水位下引到设计流量。②控制适当的引水比，当枯水期引水比超过20%～30%时，应考虑采用有坝取水方式的可行性。③在严寒地区或在有漂木要求的河道上，需设法防止浮冰、漂木对建筑物的破坏作用。

取水口位置的选择

选择取水口位置时，首先要掌握河岸的地形、地质资料，研究河流水文泥沙特性及河床演变规律，并遵循下述原则：①根据弯道水流特性（参见弯道环流），取水口选在河岸坚固、河流弯道顶点以下的凹岸处，以引取表层清水。②在河流直段设置取水口时，选择河床稳定、水位较高、流速较大且主流靠近引水岸的河段。③取水口不宜设在分叉河段上，如必须设置，则选在比较稳定的主叉道上，并对引水河段加以整治。④选择较短的输水干渠路线，并尽量避开陡坡、深谷及塌方地段，以减少工程量。

取水口附近的河道整治

河道整治工程的目的是：①使主流靠近取水口，以保证取水流量。②形成有利的水流结构，使表层水入渠，含沙多的底流远离进水口。③保证取水建筑物及上下游河岸不受水流冲击破坏等。主要整治措施有：①筑丁坝、顺坝束窄河床，调整主流方向。堵塞叉道以增加主流流量。②用护岸工程加固取水段河岸。③在进水闸前设导沙坎及各种导流装置，减少推移质泥沙进入渠道等。

类型及工程布置

按取水口的数目可分为一首制取水及多首制取水两种。

（1）一首制取水。仅设一条引渠取水。根据渠首是否设进水闸而分为有闸及无闸一首制取水。无闸的一首制取水在岸边开挖明渠或隧（涵）洞引水，工程简单，但不能控制进流量及进沙量，有闸的一首制取水能比较准确地控制进流量，避免引入过多水量，因而在一定程度上减少了渠道淤积，是工程中应用最普遍的一种无坝取水。在多沙河流上，为减少入渠泥沙，可采用引渠式取水（图1），利用进水闸前断面较大的引渠将泥沙沉积其中，并采取水力冲洗或机械挖除的方法清淤。为提高引水比，可在取水口前修建不拦断河流的导流坝壅高水位，并按正面取水、侧向排沙的原则布置进水闸及冲沙闸（图2），称为导流坝取水，是介于无坝取水与有坝取水之间的一种形式。

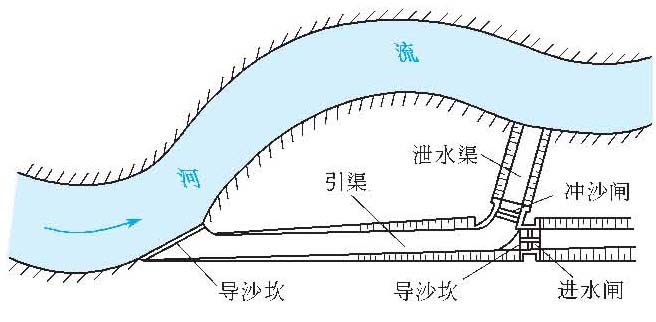

图1 引渠式无坝取水示意图

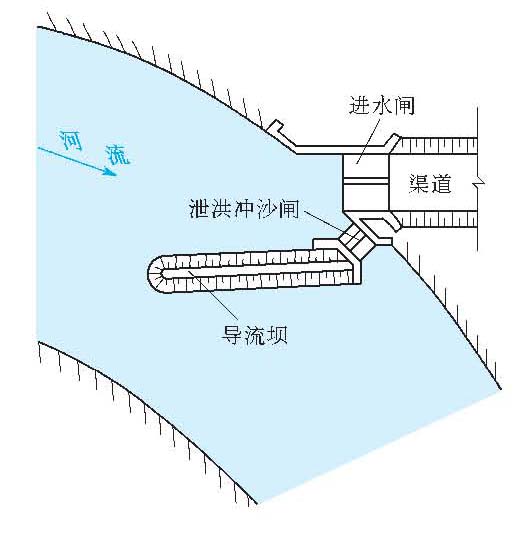

图2 导流坝取水示意图

（2）多首制取水。一般设2～3条引渠取水，各引渠在下游一定距离处汇合成一条干渠。进水闸设在每条引渠进口或设在引渠汇合处。简易工程也有不设进水闸的。多首制取水，枯水期由几条引渠同时引水以保证设计流量；洪水期一条引渠工作，其他引渠则轮流进行清淤。多首制取水多用于流量不稳定的多沙河流，能克服由于引渠淤塞而无法引水的缺点，保证灌区正常供水；但引渠易淤积，管理不便，维修费用大。
