由塔式起重机和带式浇筑机系统组成，可以连续进行混凝土输送的大型专用设备，又称顶带机。具有起重机工况和带式输送机工况，生产效率高，控制范围大。用于混凝土工程量大、浇筑强度高、施工周期长、施工地点集中的大型水利工程，混凝土浇筑生产率可达400 m³/h。塔带机为非定型产品，根据施工需要加工制作。塔带机主要由自顶升式定臂塔式起重机和带式浇筑机系统两部分组成（见图，参见彩图Ⅻ—61）。

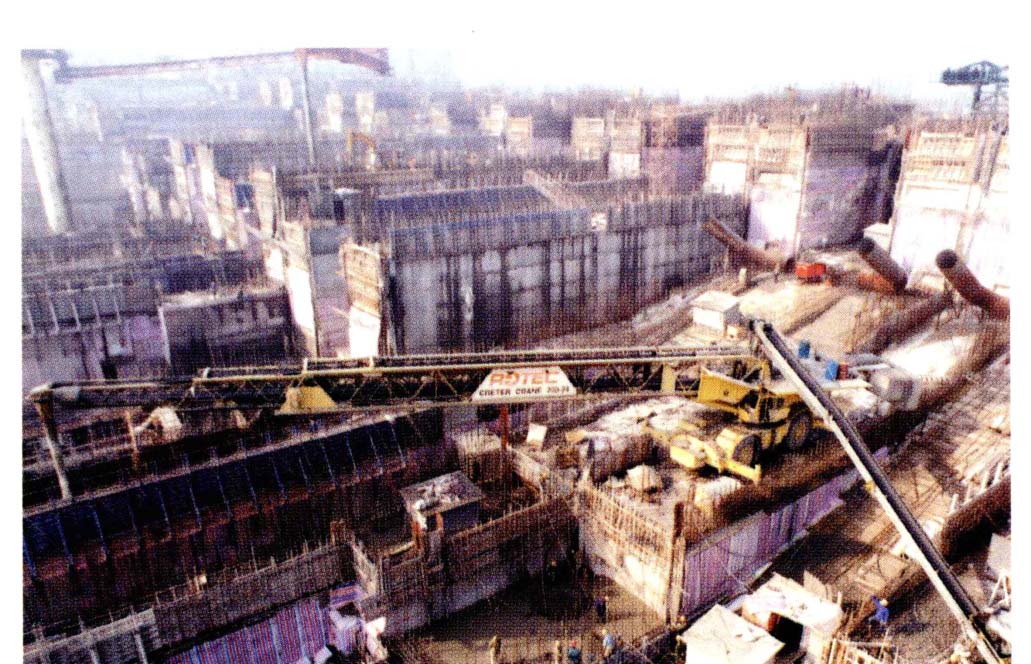

Ⅻ—61 塔带机

巫世晶供稿

（1）自顶升式定臂塔式起重机。一般包括起升机构、回转机构、变幅机构、自顶升机构、行走机构和结构部分。安装时，先装成低架状态，再根据需要通过液压自顶升装置顶至不同的高架状态；拆除时，先通过液压自顶升装置将塔机降为低架状态。其主要结构有：①起升机构。包括主起升机构和辅助吊钩，主起升机构用于起重机工况时吊运重物和带式输送机工况时悬挂布料胶带机，主要由主吊钩、滑轮组、钢丝绳、卷筒、液压系统、电机、液压泵、液压马达、液压管路及控制阀组件、制动装置等组成。起升机构的驱动方式为电—液联动。辅助吊钩用于塔机安装或拆除时起吊塔身塔节，与主吊钩共用一套提升装置。②回转机构。主要由回转支承、回转齿圈、行星齿轮、电机、液压马达等组成，驱动方式为电—液联动。③变幅机构。采用水平臂架小车变幅形式。主要由电机、液压马达、卷筒、钢丝绳、滑轮、牵引小车等组成，驱动方式为电—液联动。④自顶升机构。主要由液压油缸、管路及阀件等组成。在塔机顶升安装或拆除时使用，由液压自顶升过程及辅助吊钩协助完成。⑤行走机构。采用有轨行走小车，电驱动。根据用户要求，也可取消该机构而采用固定式，将塔机塔身基础节直接固定在混凝土基础上。中国三峡水利枢纽工程使用的塔带机均采用固定式。⑥结构部分。主要包括塔身、回转工作平台、动力房、操作室、工作臂、平衡臂、配重、A形架等。塔身有钢制圆筒结构和桁架结构两种型式，前者称为塔带机，后者称为顶带机。

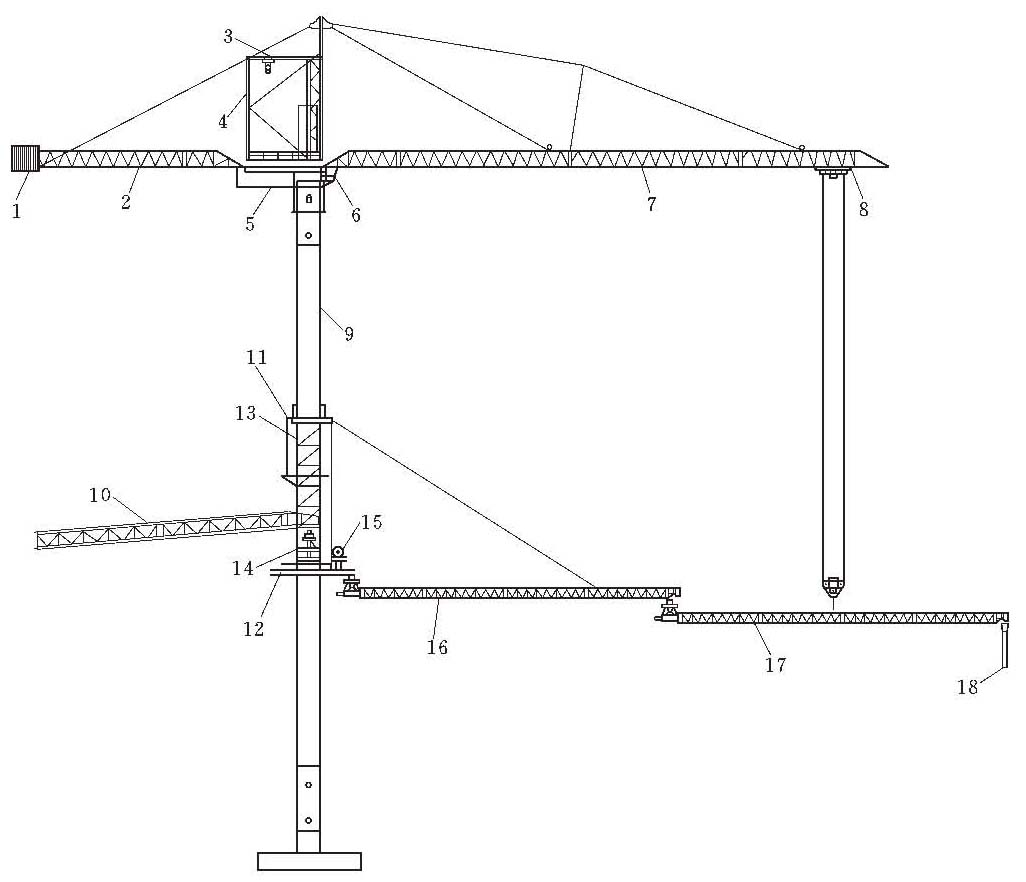

塔带机总体结构示意图

1—配重；2—平衡臂；3—辅助吊钩；4—A形架；5—动力房；6—操作室；7—工作臂；8—牵引小车；9—塔身；10—给料胶带机；11—爬升平台；12—转料平台；13—平台连接桁架；14—转料胶带机；15—卷扬机；16—内布料胶带机；17—外布料胶带机；18—象鼻管

（2）带式浇筑机系统。主要包括爬升平台、转料平台、平台连接桁架、自爬升装置、给料胶带机、转料胶带机、内布料胶带机及回转装置、外布料胶带机及回转装置、调平装置、电机、减速箱、胶带液压张紧装置、胶带清扫装置、电子安全装置、象鼻管等。胶带机的工作高度可通过爬升平台的升降和内、外布料胶带机的俯、仰来实现，工作半径（布料范围）可通过内、外布料胶带机回转调整相对位置来实现。内、外布料胶带机可在－30°～＋30°俯仰和270°范围回转。胶带机采用电机驱动，由塔机操作室集中控制。内布料胶带机通过内回转装置和卷扬机悬挂；外布料胶带机尾部通过外回转装置和内布料皮带机相连接，工作时由塔机主吊钩悬挂，非工作状态时，头部可回挂在爬升平台上或放置在仓面。

塔带机的运行采用可编程控制器（PLC）由操作室集中控制，使生产过程全部自动化，各工作机构的运行情况和各种生产记录均可直接反映到操作室。塔带机的电气控制系统主要包括塔机电气控制、转料及布料胶带机电气控制和给料胶带机电气控制。各执行机构均采用液压传动，包括主吊钩升降、塔机回转、小车变幅、制动器释放、塔机顶升及爬升平台升降、胶带张紧等，均可以实现无级变速以满足施工的需要。
