利用耙头挖松水下泥沙，由泥泵将泥浆吸出以达到疏浚目的的自航式水力挖泥船。耙吸式挖泥船在行走过程中拖曳耙头挖取泥沙，同时将其混合成泥浆，通过耙臂（吸泥管）吸出，卸入本船储泥舱内，储泥舱满后行至抛泥区排泥。耙吸式挖泥船适用于开挖水下淤泥、流沙、黏土等，挖泥能力强、效率高，广泛用于海港、河港清淤。

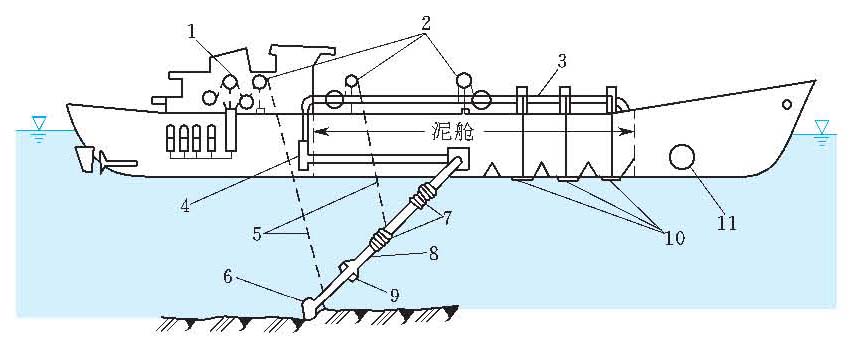

自航耙吸式挖泥船示意图

1—波浪补偿器；2—耙头提升吊架；3—接岸排泥管；4—泥泵；5—耙头起落钢缆；6—耙头；7—橡胶软管；8—吸泥管；9—万向节；10—泥门；11—船首横向推进器

挖泥设备和机具

主要有泥耙、泥泵、泥舱以及闸阀和管道系统等（见图）。泥耙由耙头和挠性吸泥管组成。按照泥耙的设置位置分为边耙、中耙、尾耙和混合耙4种类型。其中边耙形式的泥耙设置在挖泥船的两舷，耙臂为由橡胶软管连接起来的挠性管道，作为吸泥管，这种形式最为常用；中耙和尾耙型的耙头设置在船体的开槽处，采用刚性吸泥管；混合耙是指在同一挖泥船上同时设有边耙和中耙。

（1）耙头。耙吸式挖泥船直接挖松泥沙的机具，作用是松动泥沙，并将泥浆经吸泥管吸出。耙头有带齿型和闷吸型，带齿型的耙头使用较广，适用于对中等密实沙和可塑、低硬塑黏土、沙土等的挖掘，一般配有高压冲水管；闷吸型的耙头密覆在泥层上，靠泥泵吸力抽取泥土，适用于开挖软土、流态淤泥、浮泥等。

（2）泥泵。属于低水头大流量离心泵。一般每1泥耙只设1台泥泵。双边耙挖泥船设2台泥泵，泥泵之间也可以串连。

（3）泥舱。装载吸泥管排出的淤泥的舱体。一般位于挖泥船的中部或前部，其容量范围在100～12 000 m³之间，常用舱容在500～3 500 m³之间。泥舱底部沿纵向排列有2行泥门，泥门从2扇到几十扇不等，可以单独开启也可同时操纵。由于受抛泥区水深的限制，泥门的形式除普通的铰链式外，还有滑门式（抽屉门式）或锥形活塞式。泥舱上部两侧有对称的溢流槽，可用以溢出上部低浓度泥浆，以增加泥舱的有效装载量。

挖泥方法

因工作方式的限制，耙吸式挖泥船多采用纵挖法。根据排泥方式的不同，施工方法可以分为溢流旁通法、边抛旁通法、装舱法和吹填法等。

适用条件

耙吸式挖泥船适用于近海、海港及内河航道的疏浚；船体大，抗风浪能力好，又是单船作业，不需配备辅助船只和设备，调遣方便；由自身完成挖泥疏浚的全部工序，可在行进中挖泥，对航道和周围船只的影响较小，可在狭长航道内作业。
